Descripción general del producto

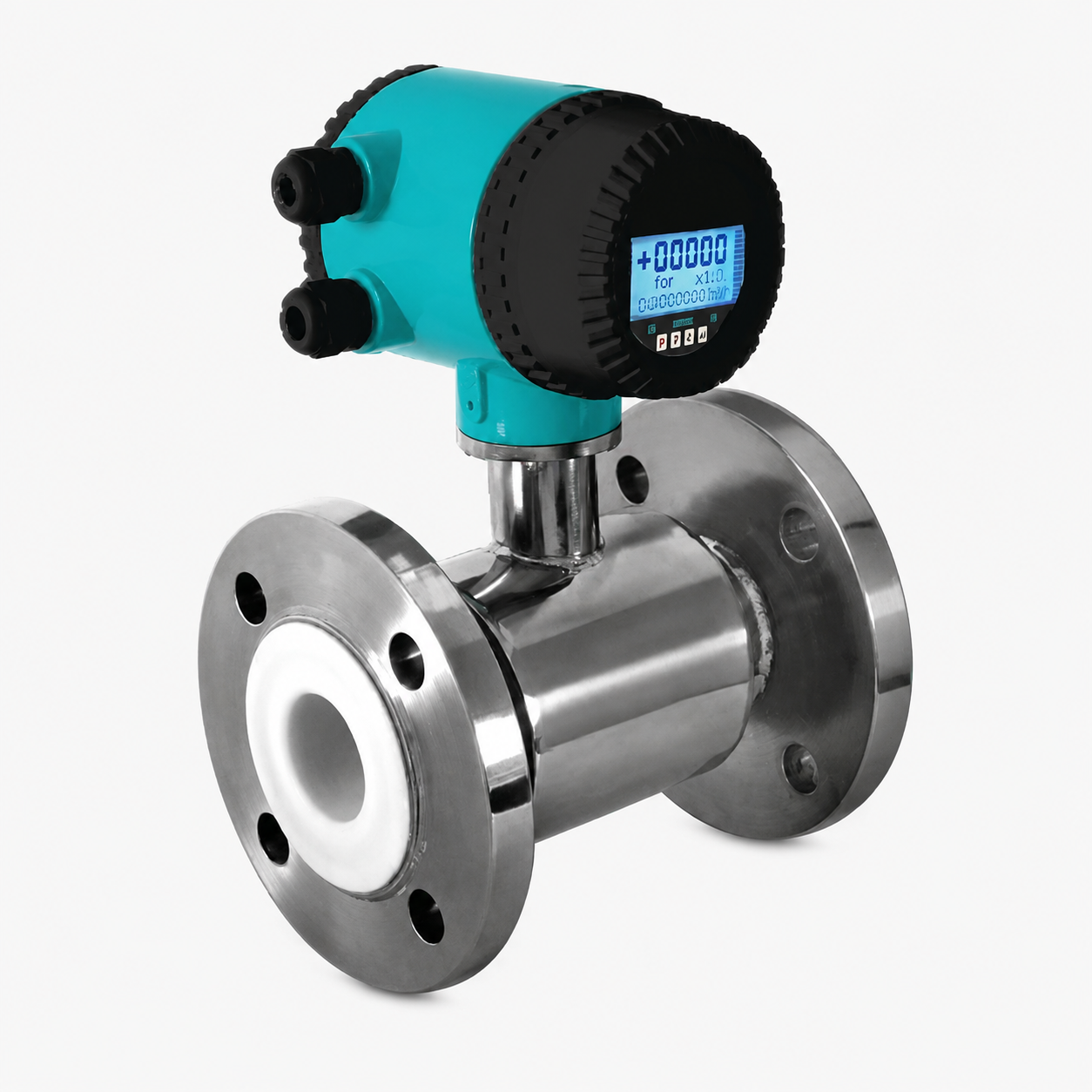

El caudalímetro electromagnético de la serie SX-FENB consta de un tubo de flujo y un convertidor. Basado en la ley de inducción electromagnética de Faraday, mide el caudal volumétrico de líquidos eléctricamente conductores con una conductividad ≥5 μS/cm. La serie es adecuada para agua, aguas residuales, líquidos corrosivos, ácidos y álcalis, lodos, suspensiones minerales y pulpa de papel. Entre las aplicaciones típicas se incluyen el sector de petróleo y gas, procesamiento químico, metalurgia, celulosa y papel, procesamiento de alimentos, suministro municipal de agua, conservación del agua y medición de flujo en ríos o canales.
Mediciones típicas
- Caudal volumétrico de líquidos conductores (conductividad ≥ 5 μS/cm)
- Líquidos corrosivos, incluidos ácidos fuertes y álcalis
- Suspensiones, lodos minerales y pulpa de papel
- Medición de flujo bidireccional (hacia adelante y hacia atrás)
- Suministro municipal de agua y tratamiento de aguas residuales
Características principales
-
Alta precisión —— ±0.5 % FS; repetibilidad 0.25 %
-
Amplio rango de velocidad de flujo —— 0.3 – 12 m/s; rango extendido 0.1 – 15 m/s (0.98 – 49.2 ft/s)
-
Medición bidireccional —— Mide el flujo tanto en sentido directo como inverso
-
Múltiples señales de salida —— Pulso, 4–20 mA, HART, Modbus
- Revestimientos resistentes a la corrosión —— Caucho (neopreno), PTFE; F46 y PU disponibles (opciones de pedido)
- Múltiples materiales de electrodos —— Acero inoxidable 316L, Hastelloy B/C, tántalo, titanio
- Convertidor integral y remoto —— Disponible en versión de una pieza o tipo dividido
- Protección contra explosiones opcional —— Opciones de protección contra explosiones disponibles
- Fuente de alimentación flexible —— Seleccionable entre 220 VCA o 24 VCC
-
Alto grado de protección —— IP65 o IP68 según IEC 60529
Aplicación del producto
|
Petróleo y gas
|
Generación de energía
|
Alimentos y bebidas
|
|
Procesamiento químico
|
Agua y aguas residuales
|
Farmacéutica
|
|
Metalurgia y fundición
|
Pulpa y papel
|
Suministro municipal de agua
|
Datos técnicos
| Conexión de proceso | |

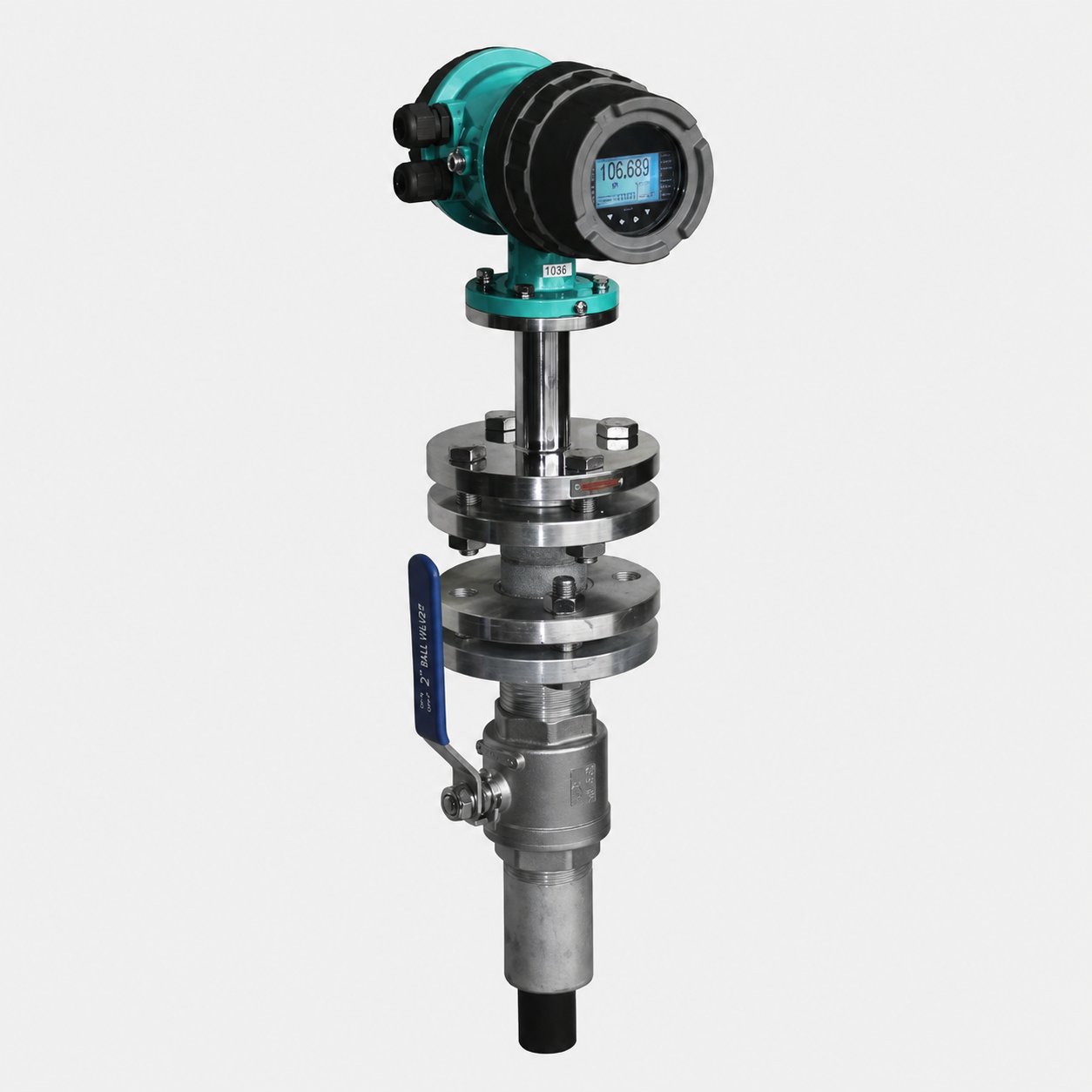

| Tipo de conexión | Brida / Wafer (abrazadera) / Inserción |
| Estándar de brida | EN 1092 / ASME B16.5 |
| Cara de brida | Cara elevada (RF), disponible bajo pedido |
| Diámetro nominal | DN10–DN2000 |
| Presión nominal | 0.6 / 1.0 / 2.5 / 4.0 MPa |
| Instalación | Tipo brida o Wafer (abrazadera) |
| Electrodo | |
| Tipo de electrodo | Estándar |
| Cantidad de electrodos | Tres o más |
| Materiales de los electrodos | Acero inoxidable 316L / Hastelloy B / Hastelloy C / Tántalo / Titanio |
| Revestimiento | |
| Materiales del revestimiento | Caucho de neopreno / PTFE / Poliuretano (PU) / F46 (FEP) / PFA |
| Caucho de neopreno | Para agua del grifo, agua industrial y agua de mar; <60°C |
| Poliuretano (PU) | Para pulpa de papel, suspensión mineral y lodos; <60°C |
| PTFE | Para líquidos fuertemente corrosivos como ácidos/álcalis/sales; <160°C |
| F46 (FEP) | Para líquidos corrosivos como ácidos/álcalis/sales; <120°C |
| PFA | Para líquidos corrosivos como ácidos/álcalis/sales; <180°C |
| Brida y carcasa | |
| Materiales de brida / carcasa | Acero inoxidable 304 / Acero al carbono / Acero inoxidable 316L |
| Componentes de puesta a tierra | |
| Electrodo de puesta a tierra | DN50 y superior |
| Anillo de puesta a tierra de acero inoxidable 316L | DN40 e inferior |
| Electrodo de puesta a tierra opcional | DN50 e inferior, material distinto al acero inoxidable 316L |
| Convertidor | |
| Forma del convertidor | Integral (una pieza) / Remoto (dividido) |
| Salida y comunicación | |
| Salida estándar | Pulso (frecuencia) |
| Salida analógica | 4–20 mA |
| Comunicación digital | HART |
| Opción adicional | Modbus |
| Protección | |
| Grado de protección | IP65 / IP68, IEC 60529 |
| Protección contra explosiones | Opcional |
| Versión estándar | Sin protección contra explosiones |
| Versión protegida contra explosiones | Disponible como opción |
| Fuente de alimentación | |
| Alimentación CA | 220 VCA ±20%, 50 Hz |
| Alimentación CC | 24 VCC |
| Conexión eléctrica | |

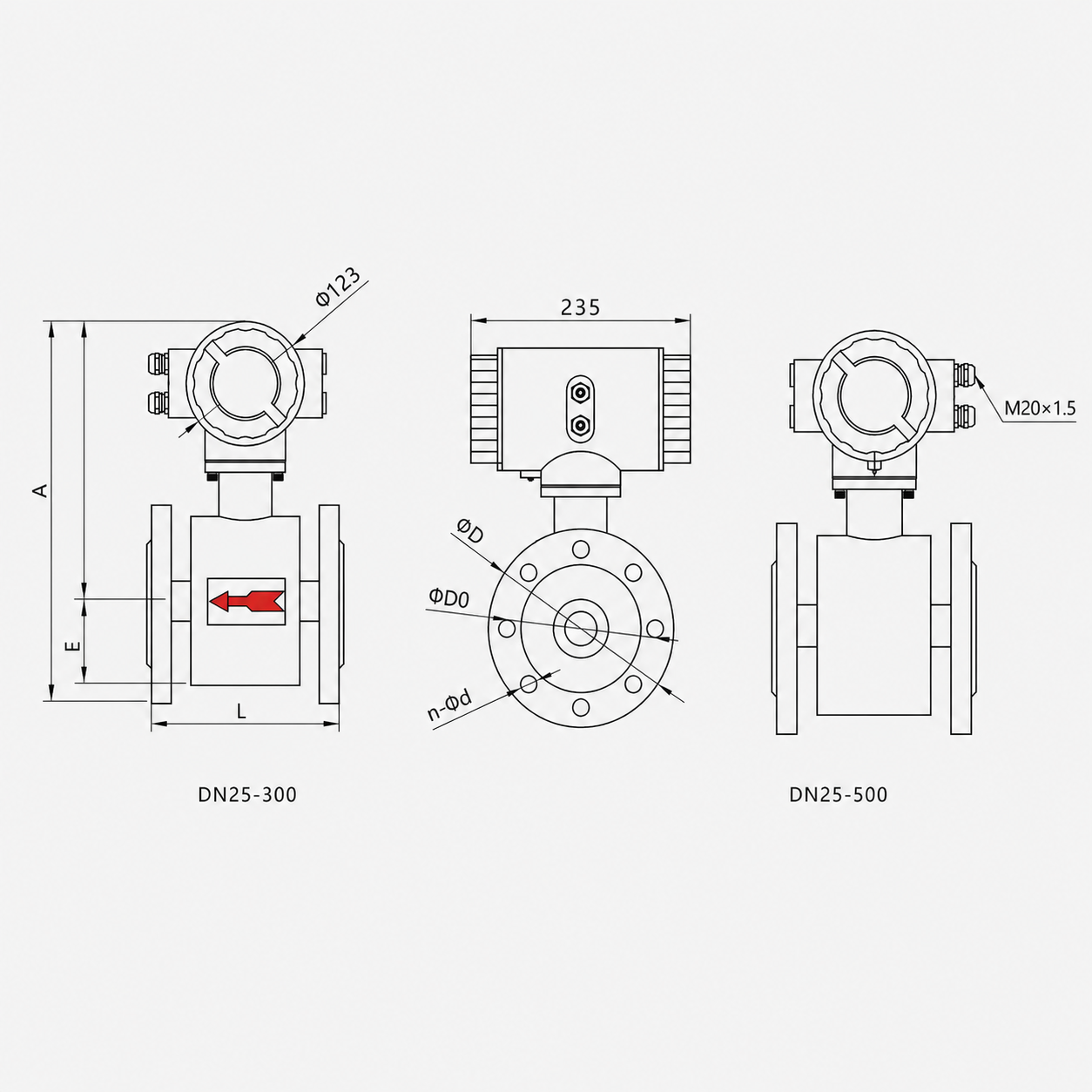

| Entrada de cable | 2 × M20×1.5 hembra |
