Descripción general del producto

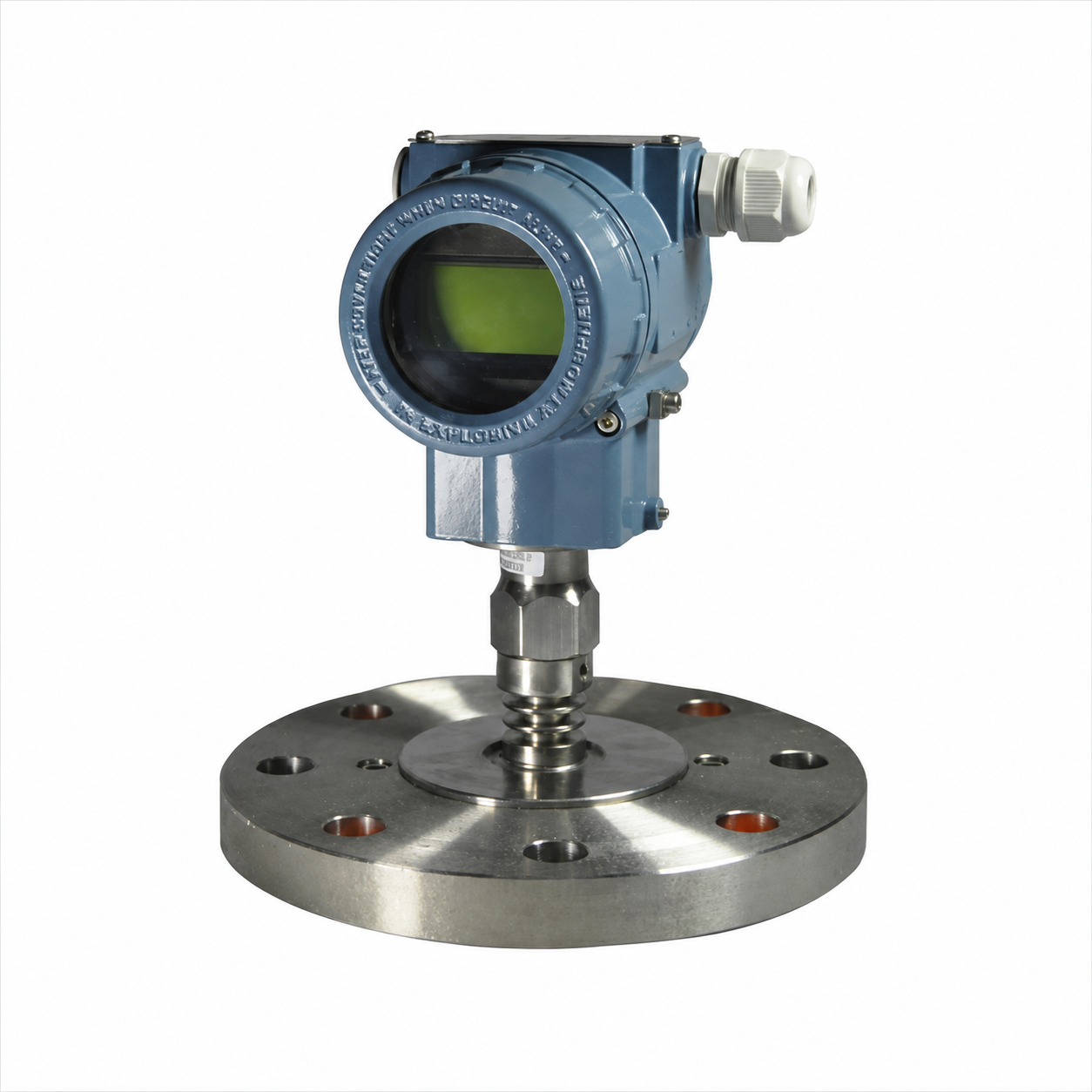

Los transmisores de presión de proceso con montaje remoto SX-PTDB miden el nivel, la densidad y la presión de líquidos, gases o vapor, convirtiendo el valor medido en una señal de salida HART de 4–20 mA CC. También son compatibles con los protocolos de comunicación HART, Profibus PA y RS-485 Modbus. El diafragma del sello remoto y el capilar aíslan el cuerpo del transmisor del medio de proceso mediante un fluido de llenado (como aceite de silicona), evitando que el medio de proceso entre en contacto directo con el sensor de presión. El rango de medición (sin ajustar) es de 0–6 kPa a 25 MPa. Presiones nominales de la brida del sello remoto: PN 1.6/4 MPa, PN 6.4 MPa, PN 10 MPa (estándar DIN); Clase 150, Clase 300, Clase 600 según ANSI B16.5.
Medición típica
-
Presión manométrica y absoluta
-
Nivel de tanques y recipientes
-
Densidad
Características principales
-
Amplio rango de medición de 0–6 kPa a 25 MPa manométricos; brida de sello remotoclasificada para PN 1.6/4, 6.4, 10 MPa (DIN) y Clase 150, 300, 600 (ANSI)
-
Salida HART de 4–20 mA de 2 hilos; compatible con protocolos de comunicaciónHART, Profibus PA y RS-485 Modbus RTU
-

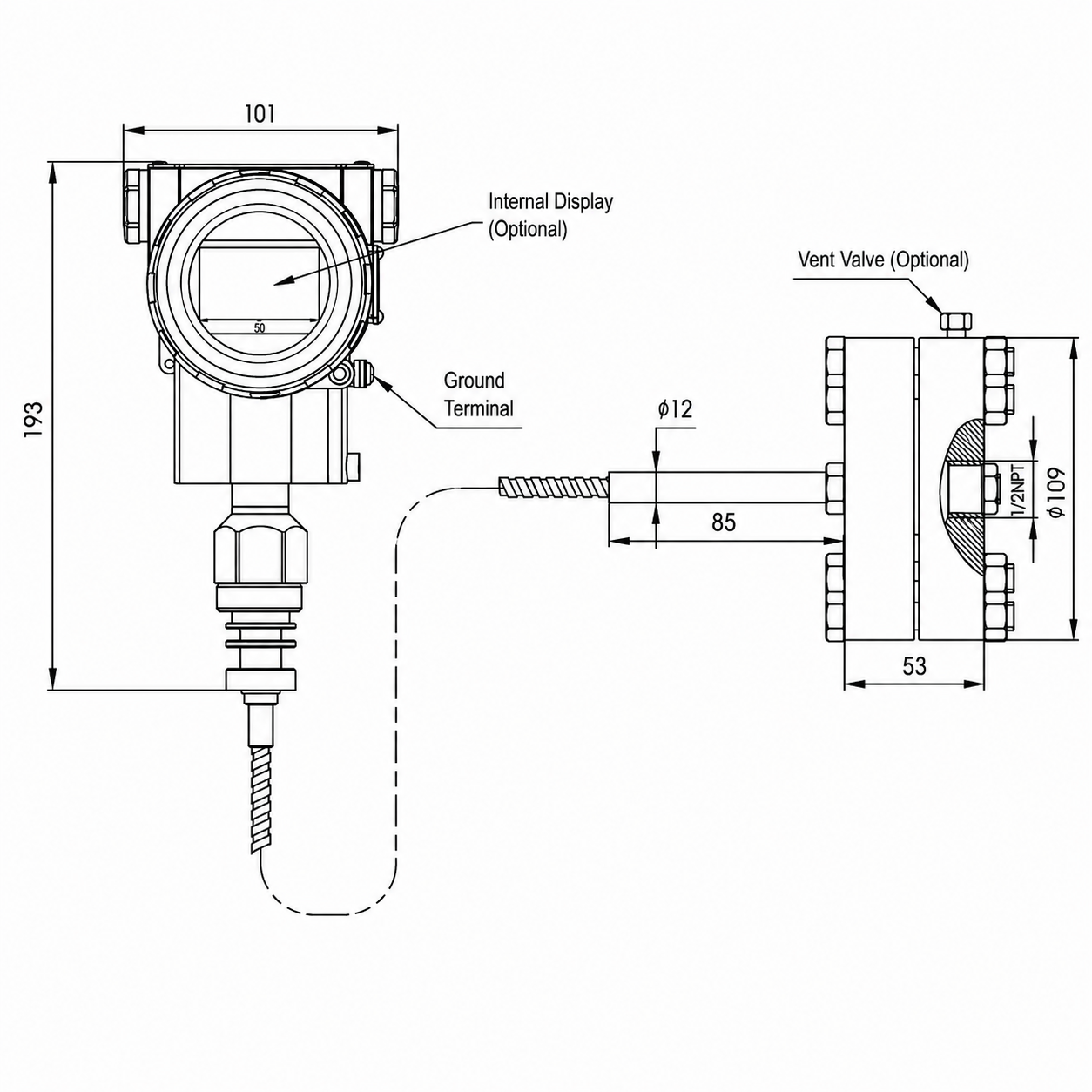

Diseño de sello remoto: el medio de proceso se aísla mediante un diafragma— la presión se transmite a través del fluido de llenado mediante un capilar hasta el sensor de medición
-
Alta precisión: ±0.075 % de precisión del fondo de escala (FS)
-
Carcasa electrónica giratoria: giratoria hasta 360° ybloqueable en cualquier posición; montaje directo mediante brida de sello remoto
-
Amplio rango de temperatura: medio de proceso de −40 a +450 °C(−40 a +842 °F) dependiendo de la selección del fluido de llenado
-
Grado de protección: IP67 según IEC 60529
-
Protección contra explosiones: seguridad intrínseca ATEX Ex ia IIC T4 Gay a prueba de llamas Ex d IIC T6 Gb (Directiva CE 2014/34/UE)
Aplicación del producto
Industrias atendidas
| Petróleo y gas |
Generación de energía
|
Alimentos y bebidas
|
|
Petroquímica y química
|
Agua y aguas residuales
|
Farmacéutica
|
|
Fundición de metales
|
Celulosa y papel
|
Marina y costa afuera (offshore)
|
Datos técnicos
| Medición | |
| Tipo de presión | Presión manométrica / Presión absoluta |
| Parámetros medidos | Presión / Nivel / Densidad |
| Rango de medición — Manométrica | 0.6 kPa a 40 MPa |
| Rango de medición — Absoluta | 2 kPa a 3 MPa |
| Ajuste de span | Desplazamiento de cero corregible mediante ajuste de cero; sin efecto en el span |
| Efecto de la posición de montaje | Desplazamiento de cero corregible mediante ajuste de cero; sin efecto en el span |
| Tiempo de respuesta | Constante de tiempo del sensor 0.1–1.6 s; amortiguación ajustable 0.1–60 s |
| Precisión y estabilidad | |
| Precisión de referencia | ±0.075% FS (opcional ±0.1% FS) |
| Alimentación y salida | |
| Voltaje de alimentación | 9–36 V CC (sin pantalla); 13.5–36 V CC (con LCD/OLED) |
| Salida analógica | 4–20 mA CC, 2 hilos, alimentado por lazo; lineal o raíz cuadrada seleccionable |
| Comunicación digital | HART / RS-485 Modbus RTU / Profibus PA |
| Límites de salida | Imin = 3.9 mA; Imax = 20.5 mA |
| Salida de alarma | Baja: 3.6 mA; Alta: 21 mA; Mantener: último valor de salida válido |
| Opciones de pantalla | LCD / OLED / Ninguna |
| Condiciones ambientales | |
| Temperatura ambiente | −40 a +85°C |
| Temperatura ambiente con pantalla | −20 a +65°C |
| Temperatura de almacenamiento | −50 a +85°C |
| Temperatura del proceso | Dependiendo del fluido de llenado y la configuración |
| Humedad relativa | 0–100% HR |
| Grado de protección | IP67 (IEC 60529) |
| Resistencia a impactos | 50 g / 11 ms (IEC 60068-2-27) |
| Resistencia a vibraciones | 2 g hasta 500 Hz (IEC 60068-2-6) |
| Conexión a proceso y materiales | |

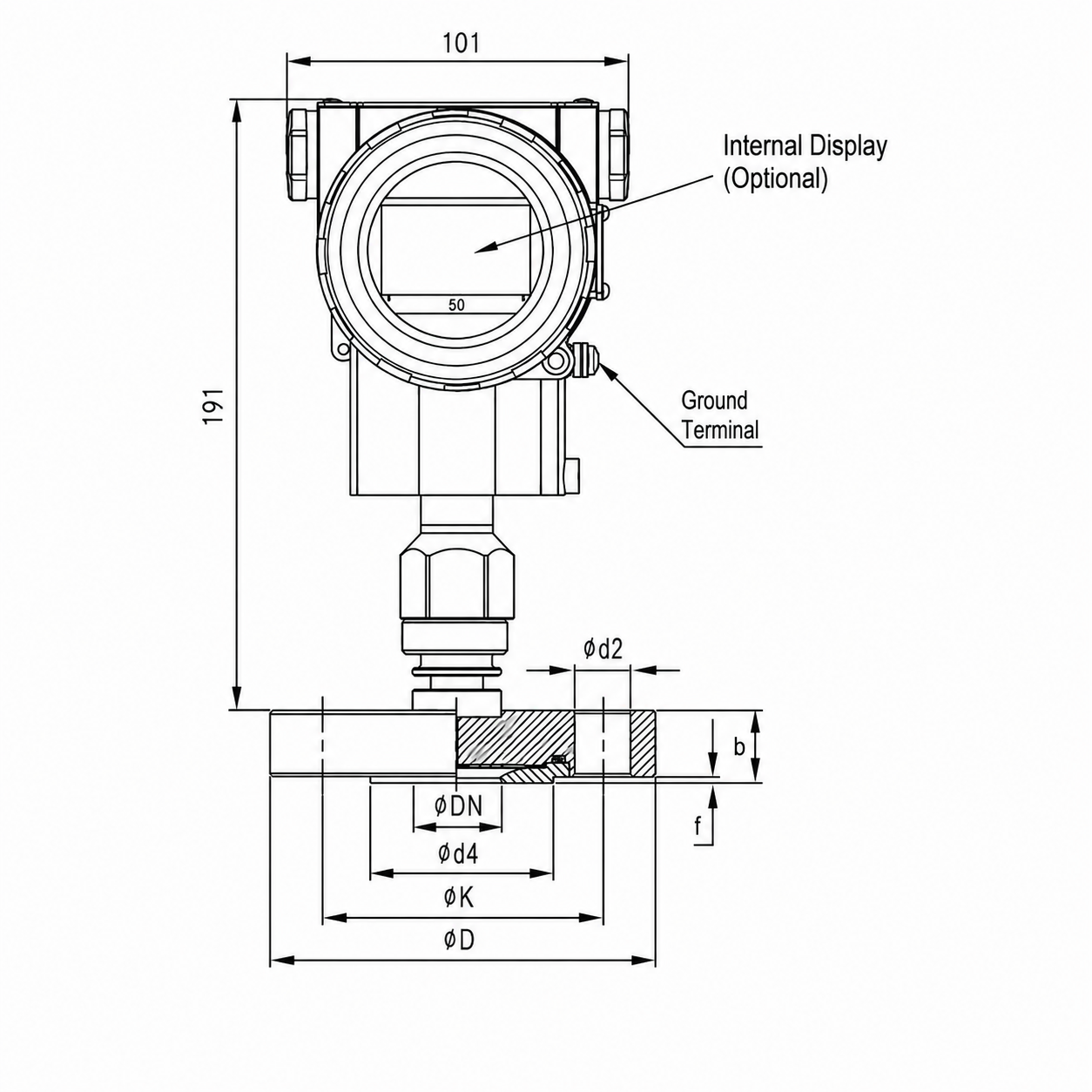

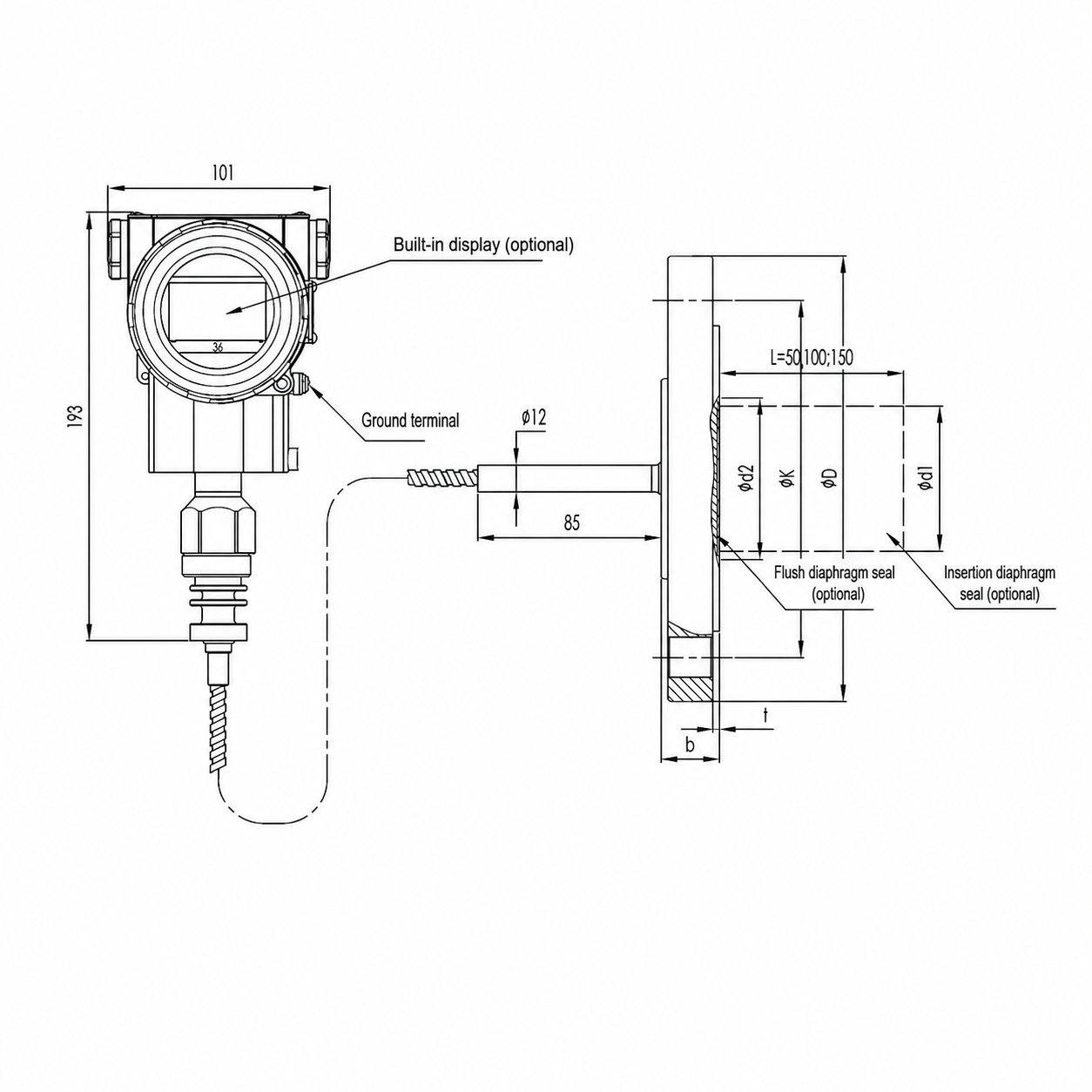

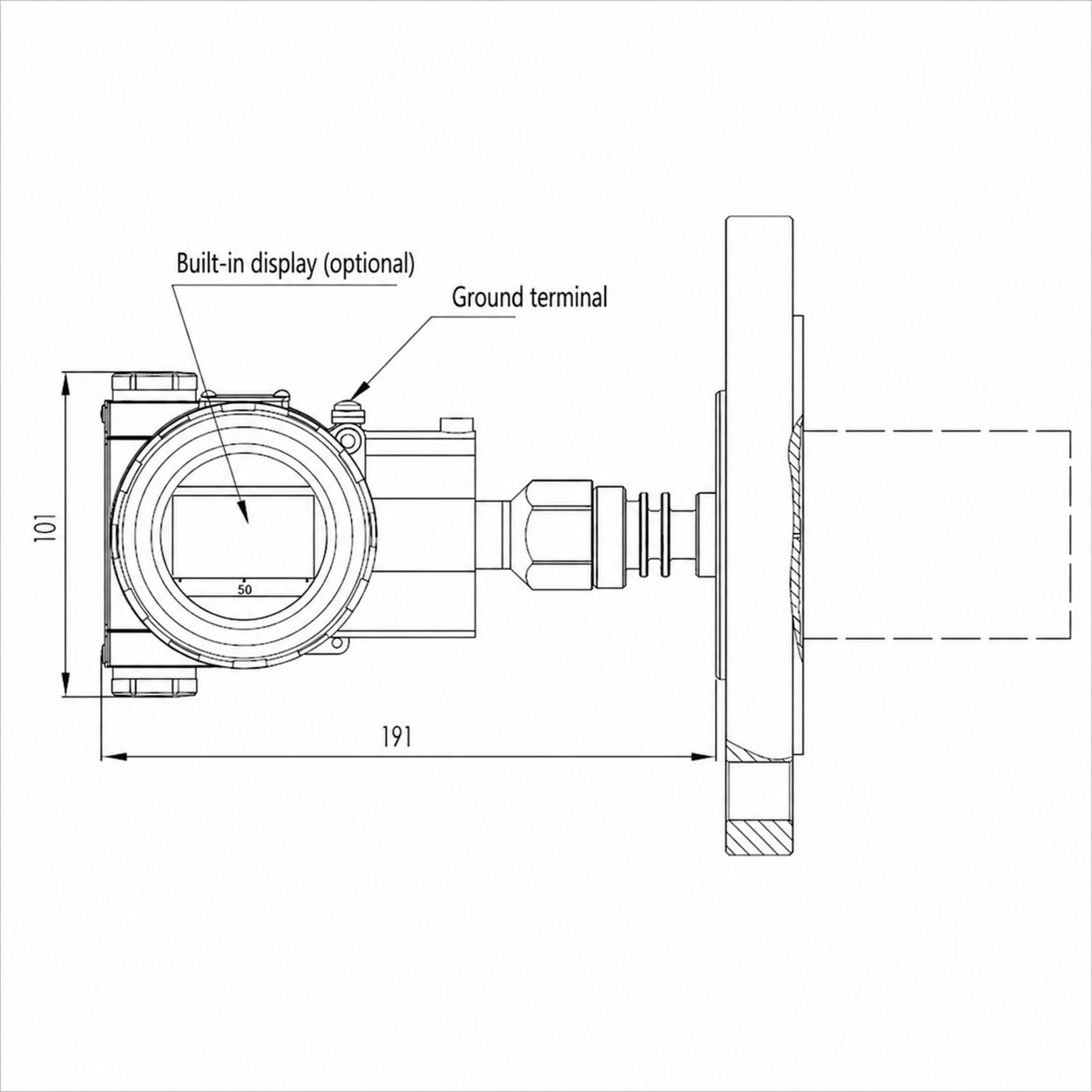

| Conexión a proceso | Brida de sello remoto según DIN 2501 o ANSI B16.5; configuraciones de sello remoto de montaje enrasado, por inserción, con diafragma interno o roscado disponibles |
| Material del diafragma | Acero inoxidable 316L / Hastelloy C |
| Fluido de llenado | Aceite de silicona / Aceite de silicona de alta temperatura / Aceite de silicona de temperatura ultra alta / Aceite de grado alimenticio / Fluido de temperatura ultrabaja / Aceite de flúor, dependiendo de la configuración del sello remoto |
| Material de la carcasa | Aleación de aluminio con recubrimiento epóxico / Acero inoxidable 316 |
| Rendimiento mecánico | |
| Capacidad de sobrecarga | 0.2 MPa a 50 MPa dependiendo del rango de medición |
| Conexión eléctrica | M20×1.5 hembra o ½ NPT hembra |
| Peso | El peso real depende de la clasificación de la brida, la longitud del capilar, los materiales y la configuración. |
