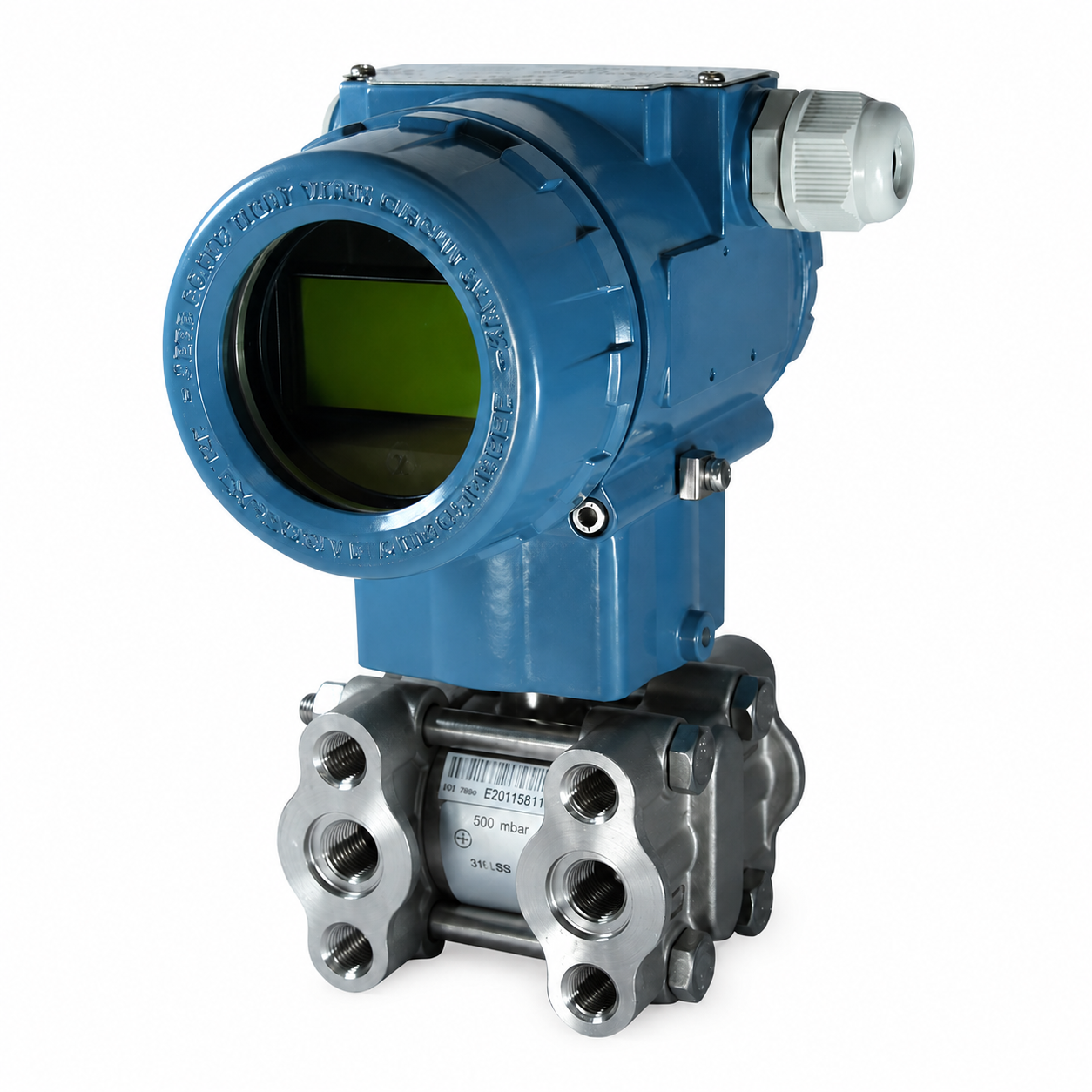

Descripción general del producto
Mediciones típicas
- Medición de presión diferencial en líquidos, gases y vapor
- Monitoreo de nivel en tanques y recipientes
- Medición de flujo (método de presión diferencial)
- Medición de densidad e interfaz
Características principales
- Alta precisión ±0.075% FS; ±(0.0075 × TD)% FS cuando TD > 10
- Amplio rango de presión diferencial de 0.2 kPa a 3 MPa, con medición bidireccional
- Excelente estabilidad a largo plazo Código A: ±0.5%/año; Código B: ±0.2%/año; Código C/D/E: ±0.1%/año
- Protocolos de comunicación múltiples HART | Modbus RTU | Profibus PA
- Múltiples materiales de diafragma acero inoxidable 316L | Hastelloy C | Tantalio | Chapado en oro | Recubierto de FEP
- Certificación para áreas peligrosas Seguridad intrínseca ATEX | Antideflagrante ATEX (opcional)
- Opciones flexibles de drenaje/ventilación Sin válvula, montaje en parte posterior, parte superior, parte inferior o lateral vertical
-
Carcasa industrial robusta Aleación de aluminio o acero inoxidable 316; IP67
Aplicación del producto
Industrias atendidas
| Petróleo y gas | Generación de energía | Alimentos y bebidas |
| Petroquímica y química | Agua y aguas residuales | Farmacéutica |
| Fundición de metales | Pulpa y papel | Marina y costa afuera |
Datos técnicos
|
Medición |
|
|
Tipo de presión |
Presión diferencial |
|
Rango de presión diferencial |
0.2 kPa a 3 MPa; rangos bidireccionales disponibles |
|
Presión máxima de trabajo |
16 MPa / 25 MPa / 40 MPa (seleccionable) |
|
Tecnología de sensor |
MEMS piezorresistivo de silicio |
|
Relación de reducción (Turndown) |
Ajustable dentro de los límites del rango seleccionado |
|
Precisión y estabilidad |
|
|
Precisión de referencia |
±0.075% FS; ±(0.0075 × TD)% FS cuando TD > 10 |
|
Estabilidad a largo plazo |
Código A: ±0.5% del alcance/año; Código B: ±0.2% del alcance/año; Código C/D/E: ±0.1% del alcance/año |
|
Respuesta |
|
|
Tiempo de respuesta |
Constante de tiempo del sensor de 0.1–1.6 s; amortiguación ajustable de 0.1 a 60 s |
|
Energía y salida |
|
|
Voltaje de alimentación |
12–42 V DC; mínimo 15 V DC con LCD retroiluminada |
|
Consumo de energía |
< 0.8 W típico |
|
Salida analógica |
4–20 mA, 2 hilos, alimentado por bucle; seleccionable lineal o raíz cuadrada |
|
Comunicación digital |
HART / Modbus RTU (RS-485) / Profibus PA (seleccionar al realizar el pedido) |
|
Condiciones ambientales |
|
|
Temperatura ambiente |
−40 a +85 °C; −20 a +65 °C con LCD retroiluminada o sello de FKM |
|
Protección de ingreso |
IP67 (IEC 60529) |
|
Conexión de proceso y materiales |
|
|
Conexión de proceso |
Puertos roscados NPT hembra de 1/4 pulgada y UNF hembra de 7/16 pulgada |
|
Materiales del diafragma |
Acero inoxidable 316L / Hastelloy C / Tantalio / acero inoxidable 316L chapado en oro / acero inoxidable 316L recubierto de FEP |
|
Material de la carcasa |
Aleación de aluminio con recubrimiento epoxi o acero inoxidable 316 |
|
Certificaciones |
|
|
Protección contra explosiones |
Seguridad intrínseca ATEX o antideflagrante ATEX (opcional) |
|
Cumplimiento de CEM |
EN 55022 / serie IEC 61000-4 / IEC 61326 |
Certificación y cumplimiento
