Descripción general del producto

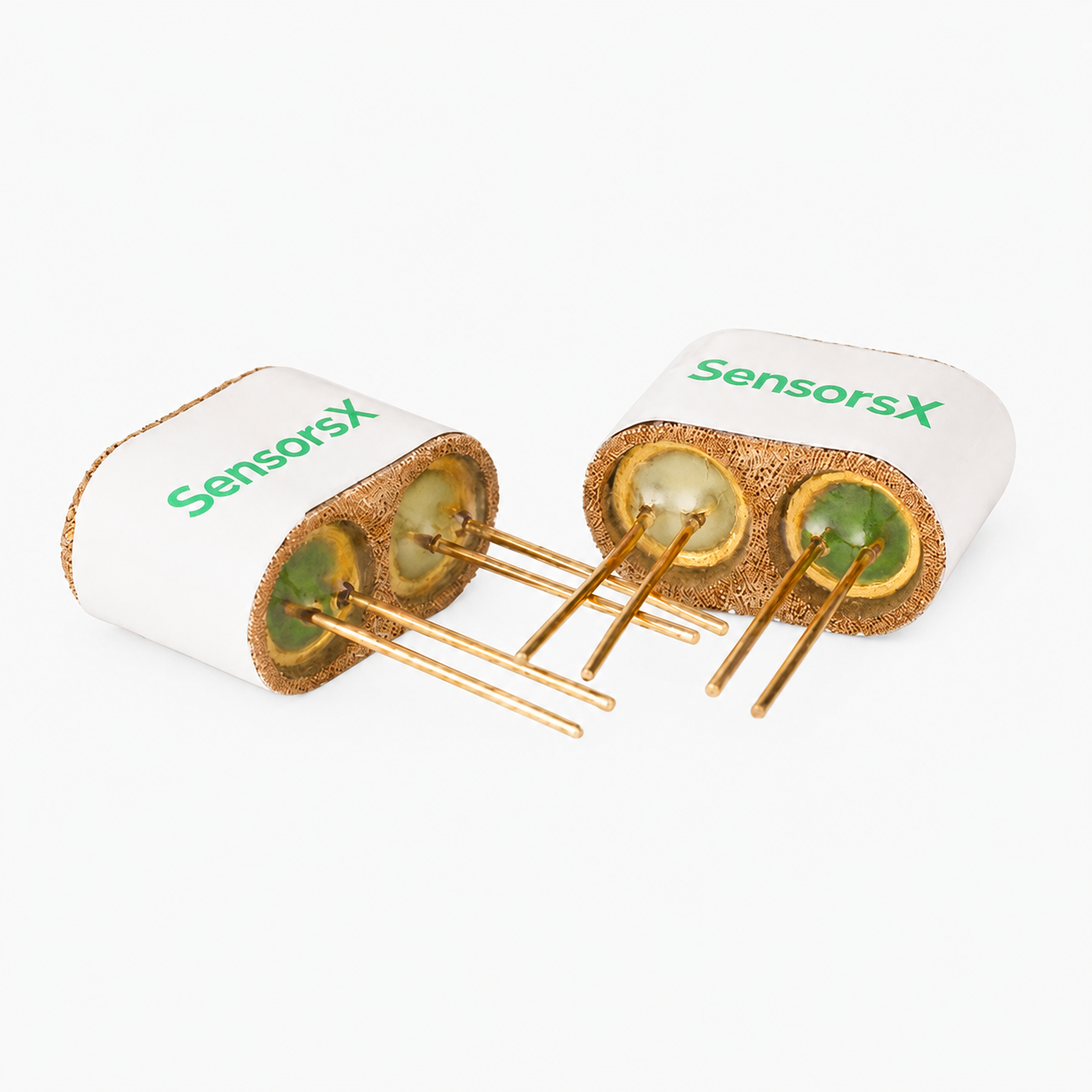

La serie SX-GCCSA es un sensor de gas combustible por combustión catalítica que consta de un par de elementos: uno sensor y otro de compensación. Cada elemento está formado por una bobina de hilo de platino recubierta con catalizador o material inerte. El gas combustible experimenta una combustión catalítica en el elemento sensor activo, lo que aumenta su resistencia y cambia el voltaje de salida del puente. El cambio de voltaje es aproximadamente lineal respecto a la concentración de gas combustible. El elemento de compensación proporciona una referencia para la compensación de la temperatura y la humedad ambiente.
Características principales
-
Salida de puente lineal —— La salida de voltaje varía linealmente con la concentración de gas
-
Respuesta rápida —— Respuesta rápida a la exposición a gases combustibles
-
Buena repetibilidad y selectividad —— Respuesta al gas consistente y selectiva
-
Operación estable y fiable —— Rendimiento estable del elemento durante su vida útil
-
Excelente resistencia al envenenamiento —— Gran resistencia al envenenamiento por H₂S y silicona
Aplicación del producto
Monitoreo industrial de gases combustibles (p. ej.,
metano, propano)
|
Monitoreo de gas en minas de carbón (metano)
|
Monitoreo de fugas en gasoductos
|
Datos técnicos
| Medición |
| Modelo |
SX-GCCSA |
| Principio de detección |
Combustión catalítica |
| Gas de detección |
Gases combustibles |
| Rango de detección |
0–100% LEL |
| Sensibilidad y salida |
| Sensibilidad |
20–40 mV por 1% CH₄ |
| Voltaje de cero |
±30 mV |
| Resolución |
1% LEL |
| Tipo de salida |
Salida de voltaje de puente lineal |
| Respuesta |
| Tiempo de respuesta |
T90 ≤ 30 s |
| Tiempo de recuperación |
T10 ≤ 30 s |
| Estabilidad y vida útil |
| Deriva de cero |
≤ ±5% F.S./mes |
| Deriva de sensibilidad |
≤ ±5% F.S./mes |
| Vida útil |
2 años |
| Energía |
| Voltaje de suministro |
2.8 V CC ±0.1 V |
| Corriente de suministro |
100 mA ±10 mA |
| Condiciones ambientales |
| Temperatura de operación |
−20°C a +60°C |
| Humedad de operación |
< 95% HR, sin condensación |
| Temperatura de almacenamiento |
−20°C a +60°C |
| Humedad de almacenamiento |
< 95% HR, sin condensación |

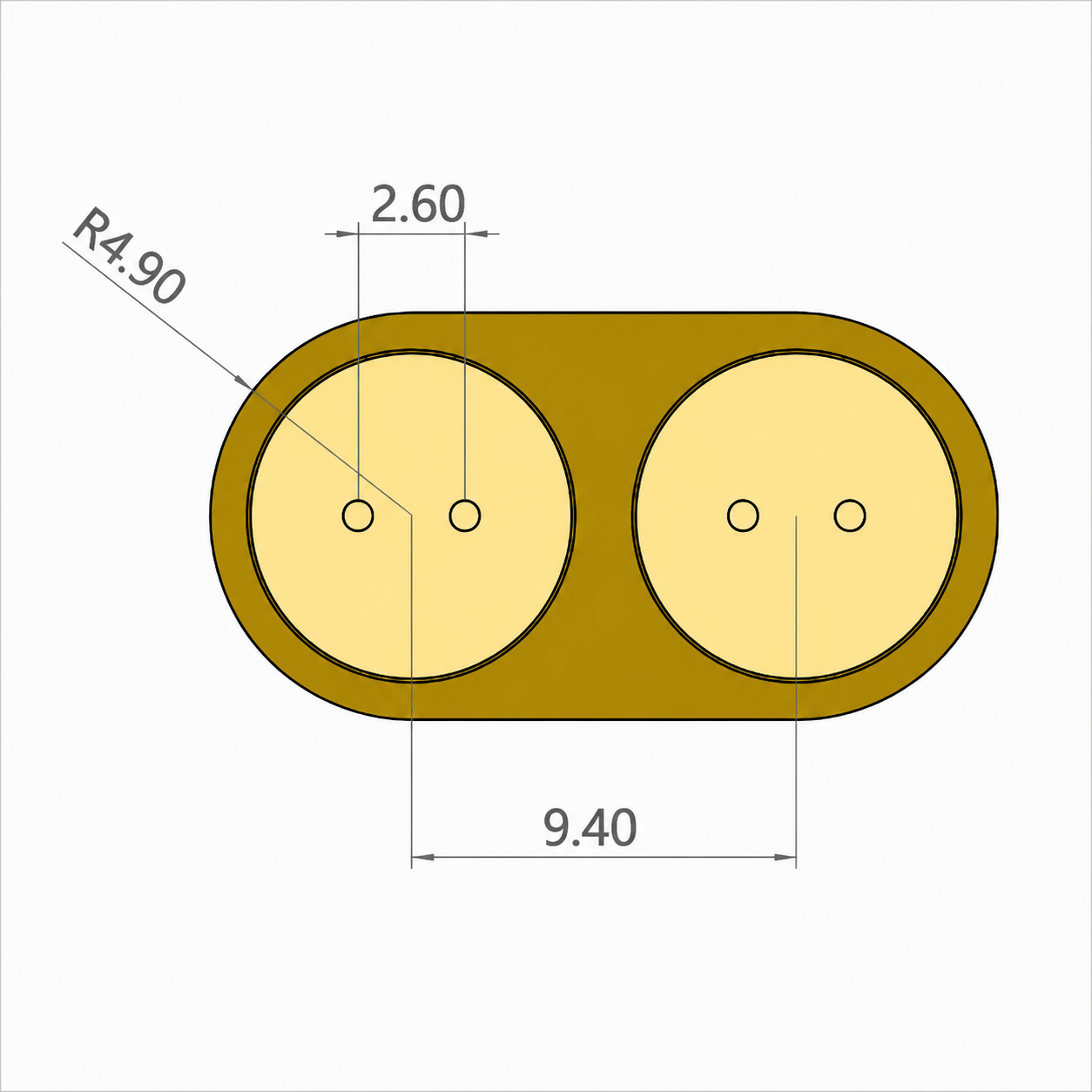

| Datos mecánicos |
| Dimensiones generales |
Aprox. 19.2 × 14.0 × 10.5 mm |
| Diámetro del pin |
Ø0.7 mm |
| Paso de pin |
2.60 mm |
| Espaciado central del elemento |
9.40 mm |
| Sensibilidad cruzada |
Metano CH₄
|
Sensibilidad relativa 100 al 5.0% vol |
| Propano C₃H₈ |
Sensibilidad relativa 58 al 2.1% vol |
| Hidrógeno H₂ |
Sensibilidad relativa 45 al 4.0% vol |
